PCHIL series
 360°特殊光学系・内面検査用ホールインスペクションレンズ

Opto Engineering社のデモ機について

穴の検査用光学機器 - 完壁なフォーカスで360°の内部の視野

ワークから離れた状態で最大φ120×190mmDのワーク内側面と底面の画像を取込みます。金属や樹脂などの加工部品や容器の内面検査に最適です。
飲料・自動車業界の内面検査において最も簡単で、最も適したレンズのご提案

  • 最小内径φ10×6mmD〜最大φ120×190mmDまでの視野を確保
  • WD=5〜62mmとワークから離れた状態で撮像
  • 1/3″イメージセンサ対応（PCHI013）
  • 1/2″イメージセンサ対応（PCHI012）
  • 2/3″イメージセンサ対応（PCHI023）
  • 1.1″イメージセンサ対応（PCHI3M）
  • Cマウント

図面はOptoEngineering社のWebサイトから入手できます。

OptoEngineering社のWebサイトへ

購入のご相談は、お電話 03-5628-5116 もしくは フォームから

  • ※本製品はイタリアのレンズメーカー「Opto Engineering 社」の製品です。当社は日本における販売代理店です。
  • ※Opto Engineering社製品は為替変動により毎月価格の見直しを行っています。
  • ※Opto Engineering社製品は日本国内のみの販売です。

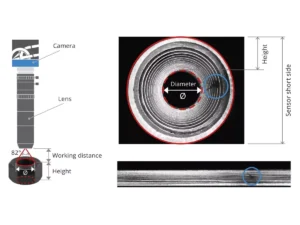

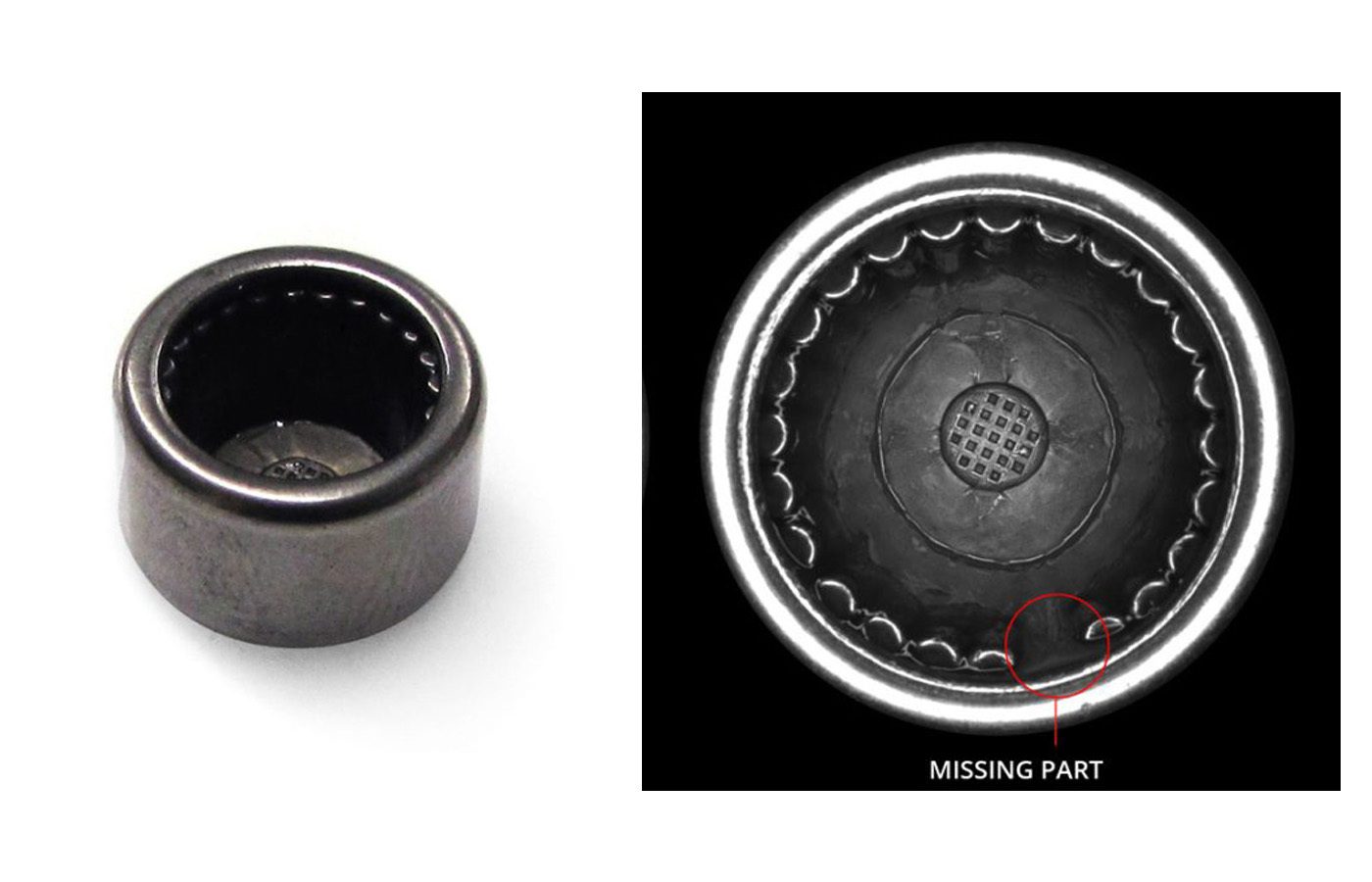

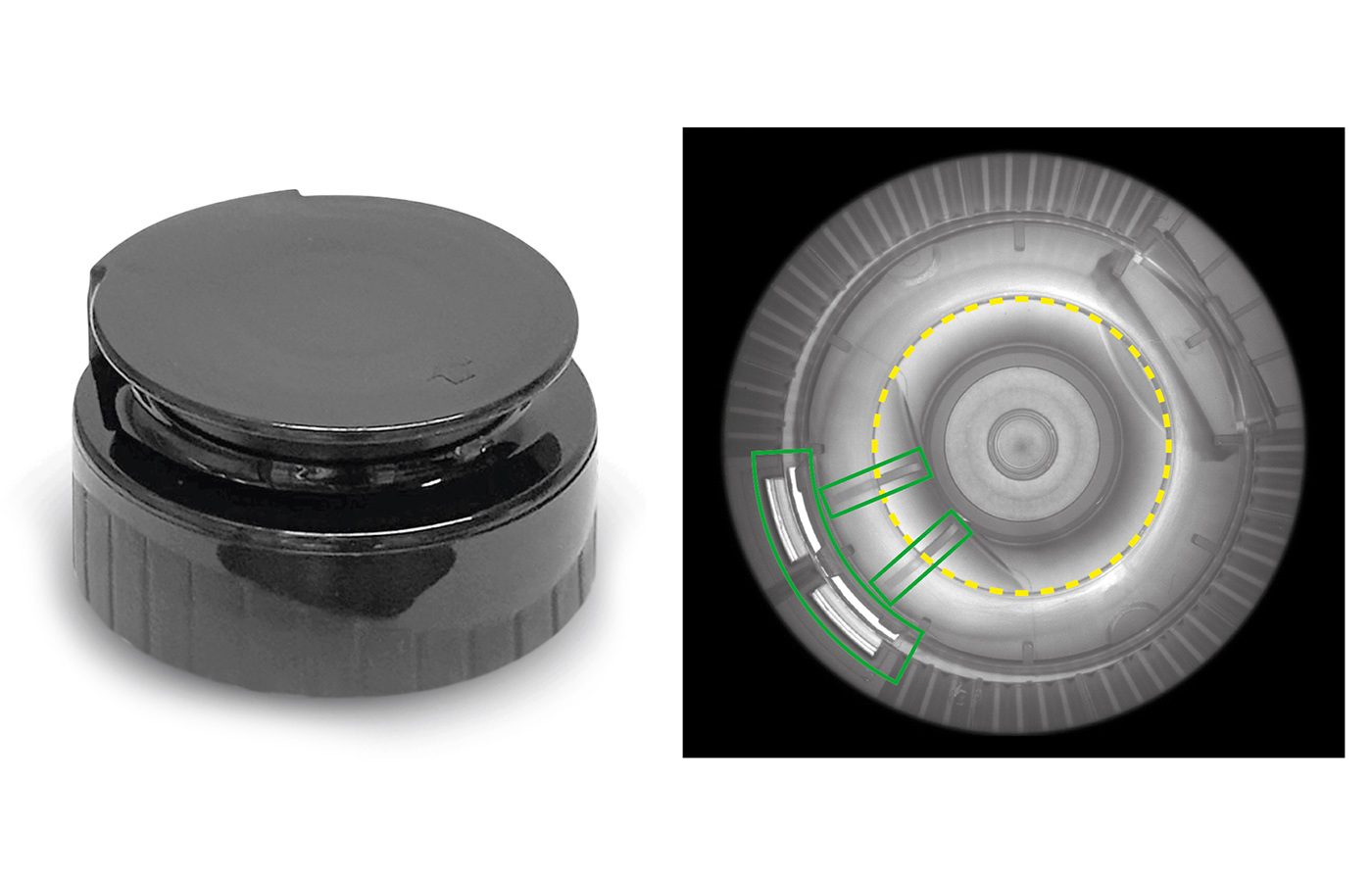

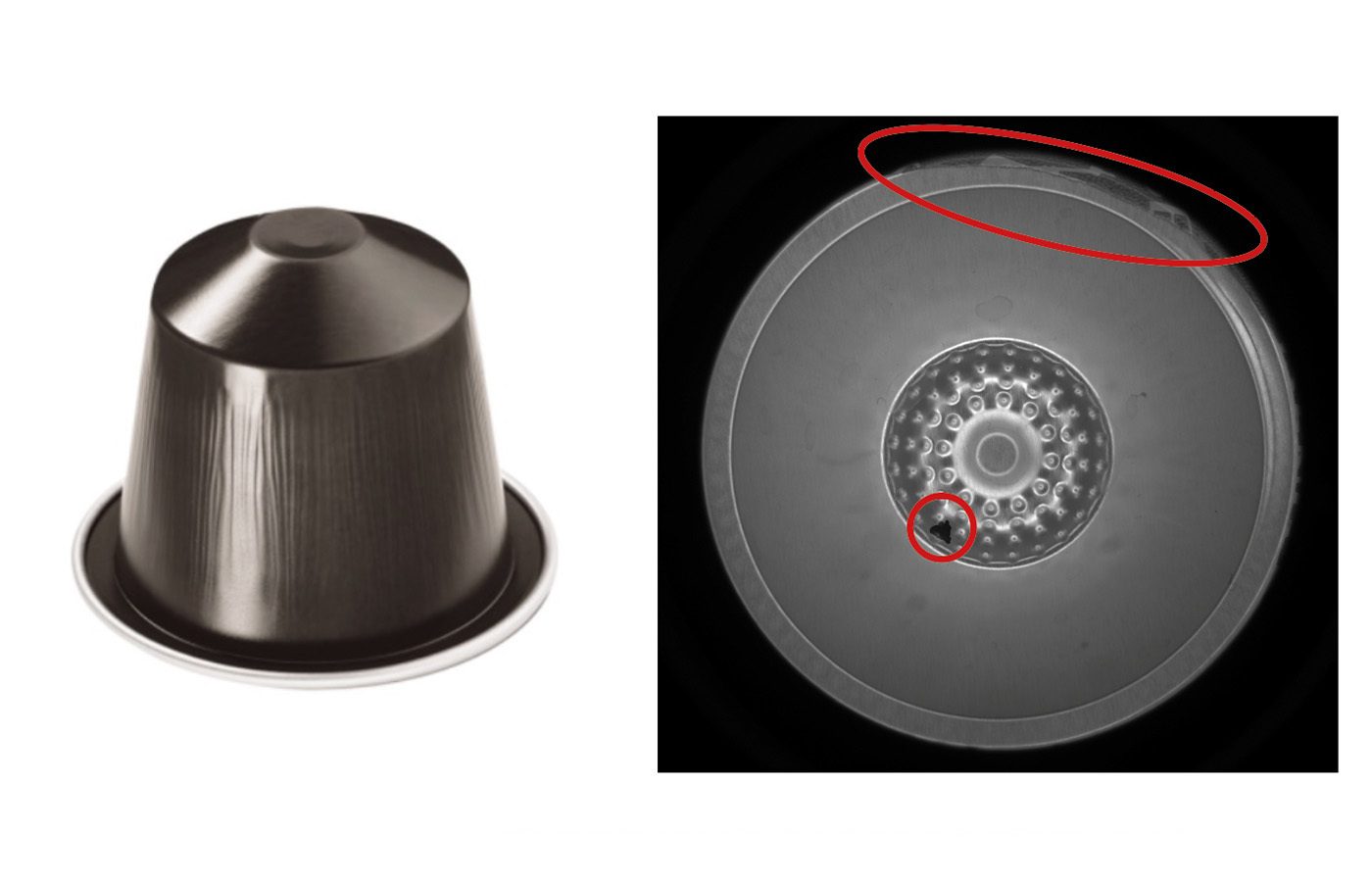

サンプル画像

光学系仕様

型式 光学系仕様 外観仕様
対応カメラ 最小視野 (直径×高さ) 最大視野 (直径×高さ) ホール直径 可視 物体高さ (ハイレゾ) 可視 物体高さ (VGA) WD 波長範囲 有効F値 直径 長さ 重さ マウント
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (nm) (mm) (mm) (g)
PCHIL013 1/3 10×6 120×190 10〜190 5〜62 450〜650 1.4-close 36 120.2 144 C
PCHIL012 1/2 10×6 120×190 10〜190 5〜62 450〜650 1.4-close 34 115.4 135 C
PCHIL023 2/3 10×6 120×190 10〜190 5〜62 450〜650 1.4-close 34 115.3 140 C
PCHIL3M 1.1 10×6 120×190 10〜190 5〜62 450〜650 11.4-close 34 101.9 143 C
PCHI013廃番 1/3 10×6 120×190 10〜120 6〜120 10〜190 5〜62 450〜650 5 40 101.9 224 C
PCHI012廃番 1/2 10×6 120×190 10〜120 6〜120 10〜190 5〜62 450〜650 6 40 103.8 230 C
PCHI023廃番 2/3 10×6 120×190 10〜120 6〜120 10〜190 5〜62 450〜650 8 40 108.5 243 C
PCHI3M廃番 1.1 10×6 120×190 10〜120 6〜120 10〜190 5〜62 450〜650 13 40 120.6 269 C
  • ※使用カメラのピクセルサイズ（ハイレゾorVGA）によって、高さ方向の実視野範囲が変わるのでご注意ください。

PCHI013/PCHI012/PCHI023 実視野範囲

穴直径 ハイレゾ 実視野(高さ) VGA 実視野(高さ) WD 設定
(mm) (mm) (mm) (mm)
10 6 10 5
15 8.5 14.5 6.5
20 13 22 9
25 18 31 11
30 22 37 14
40 31 53 18
50 40 68 23
60 50 85 29
70 60 102 35
80 75 120 41
100 97 155 52
120 120 190 62
